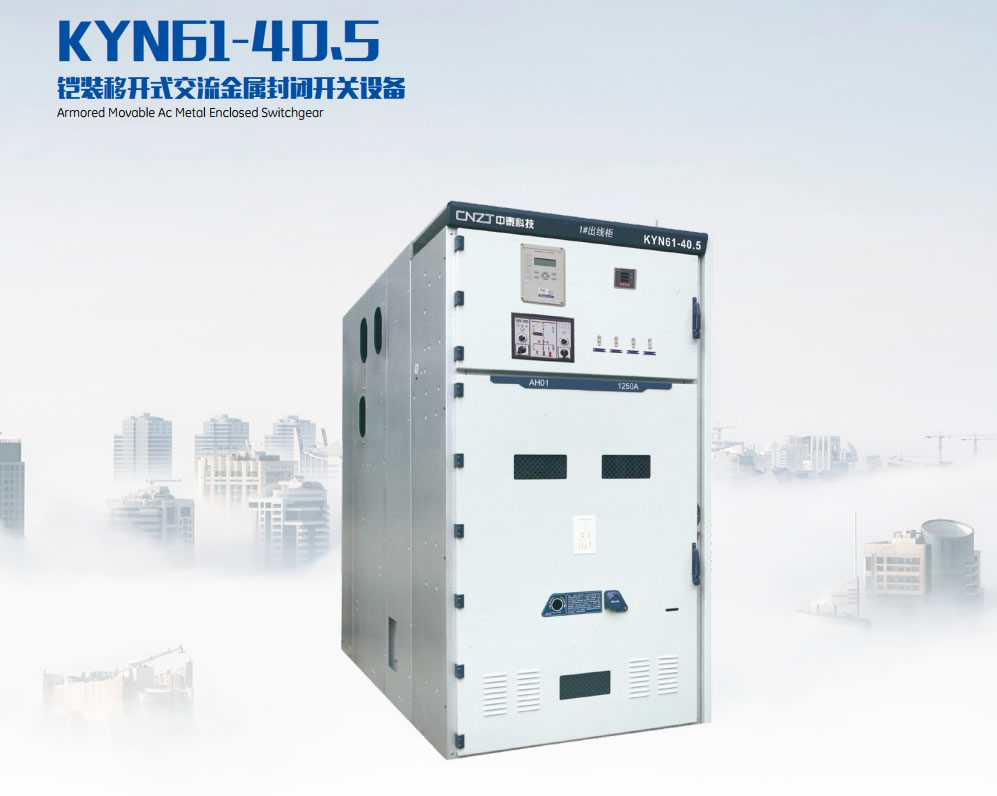

KYN61-40.5鎧裝移開式交流金屬封閉開關設備

概述

KYN61-40.5鎧裝移開式交流金屬封閉開關設備(以下簡稱開關設備)。其主要特點是柜內配用新型全絕緣真空斷路器，柜體采用組裝結構，提高了產品外觀品質和手車與柜體的配合精度，手車推進拉出十分輕便，保證互換，并能迅速組織生產、裝配，及時交貨，提高裝配所需占地面積的利用率，易于形成批量生產的優點。

可實現閉門操作。其各項正常操作，包括斷路器分合閘，斷路器手車推到工作位置和退出到試驗/隔離位置，以及接地開關的分合閘，都能在斷路器室門關閉的條件下進行。

本產品符合：GB3906-2006《3-35KV交流金屬封閉開關設備和控制設備》、GB/11022-2011《高壓開關設備和控制設備標準的共用技術要求》、lEC60298：1990《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》標準。本產品用于40.5kV三相交流50Hz電力系統中，做為發電廠、變電所及工礦企業的配電室接受與分配電能之用，具有控制、保護和監測等功能。除廣泛用于一般電力系統外，還可使用于頻繁操作的場所。使用環境條件符合GB3906《3～35kV交流金屬封閉開關設備和控制設備》所規定的正常使用環境條件。

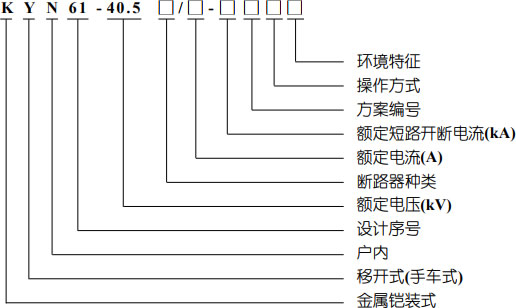

型號含義

正常使用環境

● 環境溫度: -15℃~+40℃;

● 海拔高度: 不超過1000m;

● 空氣相對濕度: 日平均值不大于95%,月平均值不大于90%;

● 地震烈度:不超過8度;

● 沒有腐蝕性或可燃性氣體、水蒸氣等明顯污染的場所。

注:超出上述正常使用條件時，用戶可與制造廠協商。

技術參數

開關柜主要技術參數

序號	項目		單位	數據
1	額定電壓		kV	40.5
2	額定絕緣水平	雷電沖擊耐壓(全波)	kV	185
		工頻耐壓(1min)		95
3	額定頻率		Hz	50
4	額定電流		A	630、1250、1600
5	額定短路開斷電流		kA	20、25、31.5
6	額定短路開合電流(峰值)		kA	50、63、80
7	額定峰值耐受電流		kA	50、63、80
8	額定短路耐受電流(4S)		kA	20、25、31.5
9	外殼防護等級			IP4X
10	外形尺寸(寬深高)	ZN85-40.5真空斷路器	mm	1400x2800x2600 1400x2950x2600
		SF6斷路器柜
11	重量(斷路器柜)			2600
	其中手車重	六氧化手車	Kg	350
		ZN85-40.5真空手車		400

斷路器主要技術參數

序號	項目		單位	數據
				ZN85-40.5
1	額定電壓		kV	40.5
2	額定絕緣水平	雷電沖擊耐壓(全波)	kV	185
		工頻耐壓(1min)		95
3	額定頻率		Hz	50
4	額定電流		A	630、1250、1600
5	額定短路開斷電流		kA	20、25、31.5
6	額定短路開合電流(峰值)		kA	50、63、80
7	額定峰值耐受電流		kA	50、63、80
8	額定短路耐受電流(4S)		kA	20、25、31.5
9	固定分閘時間		S	≤0.07
10	合閘時間		S	電磁機構≤0.2
				彈簧機構≤0.1
11	額定操作順序			分-0.3s-合分-180s-合分
12	機械壽命		次	10000

斷路器柜一次隔離插頭YCT-1600主要技術參數

序號	項目	單位	數據
1	額定電流	A	630、1250、1600
11	接觸電阻	μΩ	<50
12	額定允許升溫	℃	65

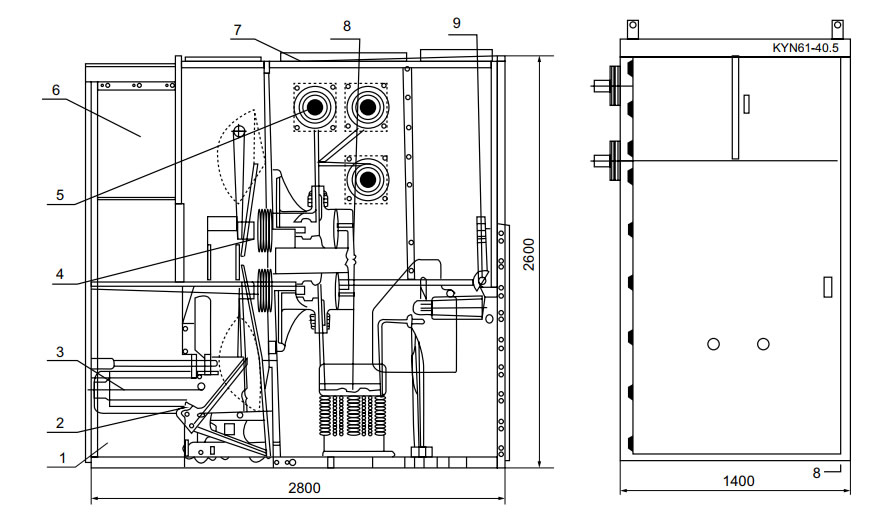

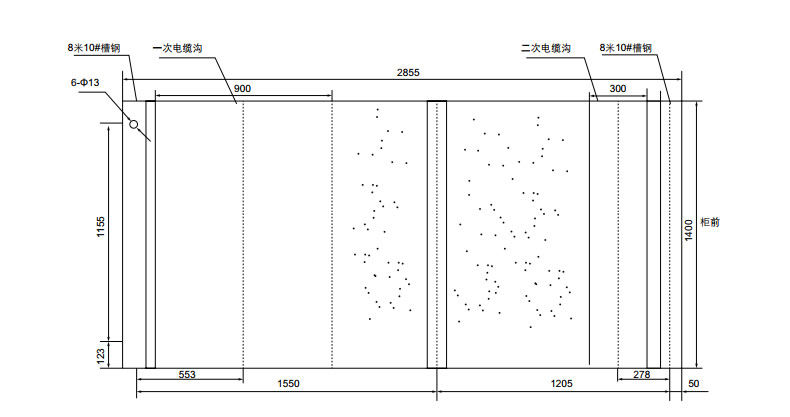

結構和工作原理

開關設備結構分為柜體、手車兩大部分。柜體結構按功能特征可分為繼電器、儀表室、斷路器室、電纜室和母線室四部分，各部分以接地的金屬隔板分隔。其外殼防護等級為IP4X；斷路器室門打開，斷路器手車處于斷開/試驗位置時防護等級為IP2X。本開關設備具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等一次接線方案。該開關設備采用復合絕緣。主回路采用絕緣母線，相鄰柜間用母線套管隔開，能有效地防止事故蔓延，同時對主母線起到輔助支撐作用。電纜室里裝有電流互感器，接地開關等，寬裕的空間條件便于多根電纜的連接。
